● 用途????電液聯動快關閥是本公司經過多年的市場調查和研制，并與專業的電器、液壓廠家聯合開發的新產品，可安裝在溫度≤570℃，公稱壓力1.0～16.0MPa，介質為煤氣、空氣、海水、污水、油品等工業管網上作緊急切斷用。在系統出現危機工況時，實施緊急關閉。該閥廣泛用于冶金行業高爐煤氣管網系統，防止管內煤氣回火；電力行業汽輪機抽汽管路和給水系統防止介質倒流，確保管網及泵站安全運行。?
● 特點????本閥采用三偏心多層次金屬密封結構，使閥門在啟閉過程中無摩擦和卡擠，只有在啟閉時密封副瞬時接觸，瞬時脫離，該閥的控制部分采用獨立的液壓站及電控箱，可實現快速關閉，并在接近全關處設有緩沖功能，避免了慣性沖擊，延長了閥門使用壽命。本裝置可根據系統及用戶要求設計具有防爆功能、PLC控制等功能。?
● 結構說明

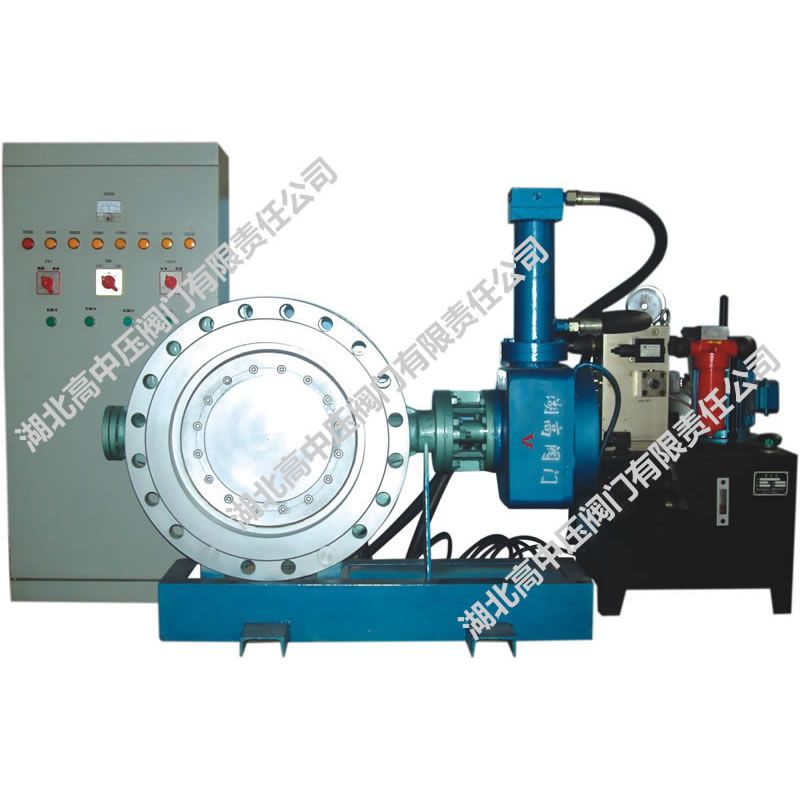

????1.電液聯動快速關閉硬密封蝶閥由閥門、液壓站、執行機構和電氣裝置組成。
????1.1主閥由閥體、蝶板、密封圈、閥桿、支架、等組成。
????1.1.1該閥采用三偏心金屬密封，在傳統的雙偏心結構基礎上又增加了角偏心設計，使閥門啟閉時密封副瞬時接觸，瞬時脫離，消除了磨擦和卡擠，密封面無磨損，耐高溫，啟閉靈活、輕松，密封可靠。
????1.1.2蝶板密封面采用多層次金屬封圈，彈性好，密封可靠。
??? 1.1.3主閥驅動器采用液壓缸與機構傳動箱組成，驅動器上指示裝置能準確顯示閥位。
????1.2液壓站主要由電機、油箱、油泵、電磁閥、電接點壓力表、溢流閥、蓄能器等部件組成。
????1.3電氣控制裝置由操作元件、控制器、顯示和報警單元及電控柜組成。
????1.3.1電控柜采用繼電器等元件組成。主回路電壓AC380V，控制回路電壓DC24V。
????1.4執行機構為集成式，由動力油源、控制閥、油缸和機械傳動機構組成
????1.4.1油箱、油泵和蓄能器組成獨立的密閉的動力油源系統，在常態下油泵向系統供油，自動保持系統壓力，實現閥門開度位置的相對穩定性；在工作狀態下，液壓執行器受控于電磁閥，依靠系統控制油壓和蓄能器的能量釋放，控制油缸滑閥，通過機械傳動機構驅動閥門，實現電液快關、正常關閉。
????1.4.2設有緩沖裝置，在閥門電液快關過程中，當接近于全關位置時減速關閉，以防閥芯與閥座的撞擊。
????1.4.3控制器接受操作元件信息，進行邏輯判斷輸出功能指令，控制電磁閥，實現各種功能控制。電磁閥為常態失電，帶電工作。以保證系統運行的可靠性，控制器還接受系統油壓信號，控制油泵的啟停，使油壓控制在規定的壓力范圍內。
